机电工程设计

车间布局应遵循的四个原则

  • 安全管理规范化

  • 生产流程合理化

  • 空间利用更大化

  • 目视管理简洁化

机电工程设计流程


机电工程设计

由于机电工程范围广泛,内容很多。机电工程设计可分阶段性的进行设计:初次设计、二次设计、优化设计

初次设计

初次设计包括:机电方案设计、机电初步设计、机电施工图设计、施工调试服务

1、对项目的成本估算达成一致,修改机电部分的成本方案并控制之后的工程系统设计以满足预定的成本目标。
2、研究业主所提供的工地数据信息,包括相关的技术说明书及程序指南。研究业主所提供的工地数据信息,包括相关的技术说明书及程序指南。
3、根据业主最终确认后的机电设计原则,进行机电系统施工图设计。主要图纸包括:设计说明,主要设备材料表,系统图,干线平面图纸,机房大样图,安装大样图。

二次设计

二次设计包括:配合各设计单位、二次机电深化设计、机电管线综合设计、施工配合服务

1、管井大样图及满足施工需要的相关剖面、平面图纸;
2、根据终端负荷的需要,计算出空调水管、空调风管、给排水管、电线电缆的大小、桥架和配电箱元器件的大小;
3、复核原设计设备参数,根据新的装修平面布置图对原设计的设备参数进行复核,看其能否满足新布置的需求;
4、机电工程施工综合图、深化图的设计。

优化设计

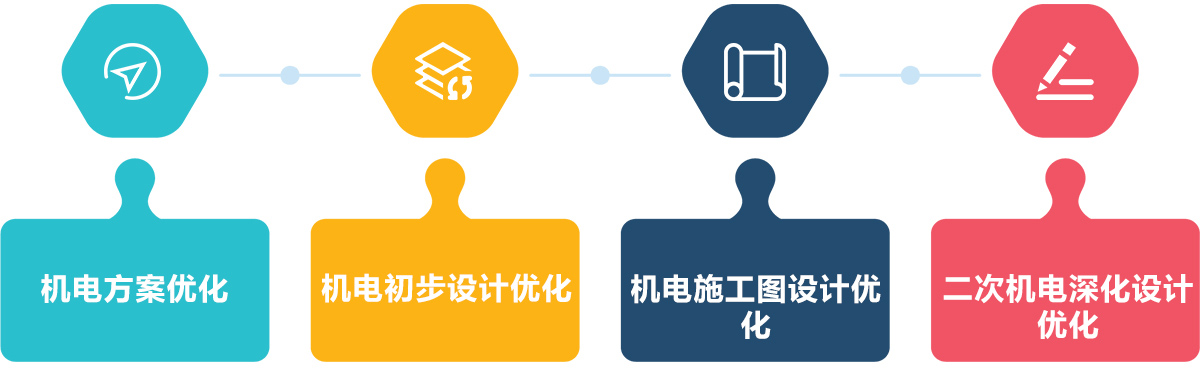

优化设计包括:机电方案优化、机电初步设计优化、机电施工图设计优化、二次机电深化设计优化

1、对各系统的容量进行详细计算,复核原设计是否满足要求;
2、对提出的修改方案提出造价估算和系统比较;
3、根据确定的机电系统,全面审核原机电图纸,包括设备房、管井、机电管线路、土建预留孔洞、各系统的设备、管材、线缆的选择等;
4、根据确定的优化方案,对原图纸进行优化修改。
