制药厂房常见的形式设计

文章来源 成都药厂设计装修 作者:四川华盛兴邦净化工程有限公司 时间:2020-07-01 16:36

一、制药厂的平面形式

制药厂房的平面形式主要有长方形、L形、T形和ㄇ形,其中长方形厂房具有结构简单、施工方便、设备布置灵活、采光和通风效果好等优点,因此是最常用的厂房平面形式,尤其适用于中小型车间。当厂房较长或受工艺地形等条件所限,厂房的平面形式也可采用L形、T形和ㄇ形等特殊形式,此时应充分考虑采光、通风、交通通道和进出口等问题。

在确定制药厂房的平面形式时,既要考虑生产工艺要求,又要考虑地形等自然条件以及土建施工的可行性、合理性和经济性。因此,工艺、土建等专业的设计人员应密切配合,对各种方案进行认真的分析和比较,以确定适宜的厂房平面形式。

二、制药厂的层数

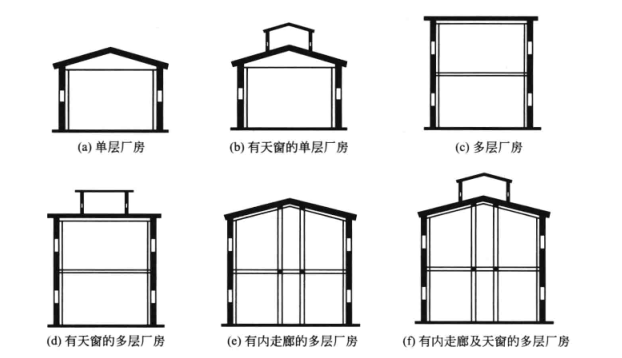

根据生产工艺要求,制药厂房的层数可以是单层,也可以是多层或单层与多层相结合的形式。一般情况下,单层厂房的投资较少,利用率较高,缺点是占地面积较大。常见制药厂房的剖面形式如图1所示。

制药厂房

1

三、制药厂的结构尺寸

为提高自然采光和通风效果,并考虑建筑的经济性,制药厂房的宽度不能太大。一般情况下,单层原料药厂房的宽度不宜超过30m,多层则不宜超过24m。对于采用人工照明的单层洁净厂房,其宽度可根据需要增加。制药厂房的常见宽度有9m12m15m18m24m宽度较小的单层厂房内一般不设立柱,即采用单跨,跨度为厂房的宽度宽度较大的单层厂房或多层厂房,制药厂房内常设有立柱,其跨度一般为6m。对有内走廊的厂房,内走廊间的跨度一般为3m(内走廊宽度)

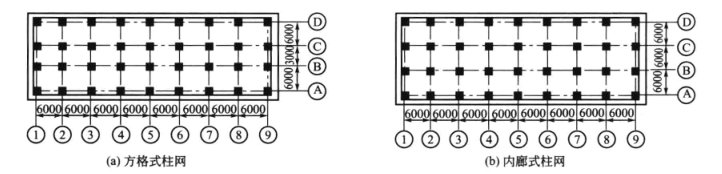

制药厂房的宽度通常为23跨,柱网按66636666的形式布置,如636表示厂房有三跨,跨度分别为6m3m6m,中间的3m为内走廊的宽度厂房的长度由生产规模和工艺要求决定,柱距一般为6m。常见工业厂房的柱网如图2所示。

制药厂房

2

制药厂房的高度主要取决于工艺设备的布置要求。在确定厂房高度时,首先要考虑工艺设备本身的高度以及生产工艺对设备的位差要求,此外,还要考虑设备安装、检修所需的高度以及仪表、阀门、管道等凸出部分的高度。一般情况下,多层厂房的层高可用56m,最低不得低于4.5m。对于高温及含有毒气体的厂房,层高还应适当增加
