制药厂设备对安装和检修的要求

文章来源 成都药厂设计装修 作者:四川华盛兴邦净化工程有限公司 时间:2020-07-01 17:04

制药厂尤其是化学制药厂在生产过程中大多存在腐蚀性,故每年常需安排一次大修以及次数不定的小修,以检修或更换设备。因此,设备布置应满足安装和检修的要求。

 1要根据设备的大小、结构和安装方式,留出设备安装、检修和拆卸所需的面积和空间。

2、要考虑设备的水平运输通道和垂直运输通道以便设备能够顺利进出车间,并到达相应的安装位置。

1

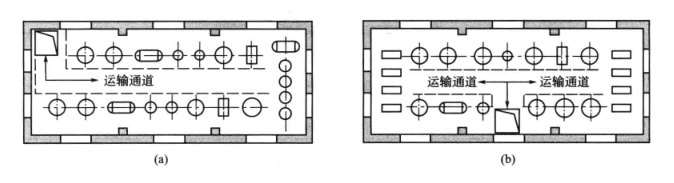

 3、凡通过楼层的设备应在楼面的适当位置设置吊装孔。当制药厂厂房较短时,吊装孔可设在制药厂厂房的一端,如图1(a)所示;当厂房较长(>36m)时,吊装孔应设在制药厂厂房的中央,如图1(b)所示。多层楼面的吊装孔应在每一楼层相同的平面位置设置,并在底层吊装孔附近设一大门,以便需吊装的设备能够顺利进出。

2

 4、釜式反应器、塔器、蒸发器等可直接悬挂在楼面或操作台上,此时应在楼面或操作台的相应位置预留出设备孔。设备孔可以做成正方形,安装时可将设备直接由设备孔中吊至一定高度后再旋转45°放下,使支座支承在楼面或操作台上,如图2(a)所示穿越楼面或操作台的管道可经方孔角通过,剩余处可辅上防滑钢板。设备孔也可以做成圆形,安装时设备只能由上往下放入设备孔中,如图2(b)所示。图2中,空隙d的尺寸一般应比支座下部突出物(含保温层)的最大尺寸大0.1~0.3m。

3

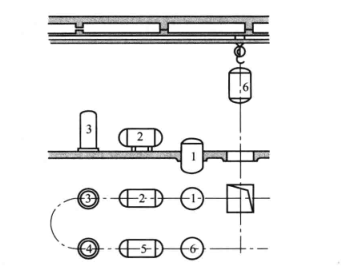

5制药厂在布置设备时还要考虑设备安装、检修、拆卸以及运送物料所需的起重运输设备。若不设永久性起重运输设备,则要考虑安装临时起重设备所需的空间及预埋吊钩,以便悬挂起重葫芦。若设置永久性起重运输设备,则不仅要考虑设备本身的高度,而且要确保设备的起重运输高度能大于运输线上最高设备的高度,如图3所示
