食品工厂设计中洁净车间顶棚和墙面安装

文章来源 作者: 时间:2019-12-02 16:15

一、制作并安装螺纹吊杆。安装前将螺纹吊杆剪成适当长度,通过测量距地板底或梁板底500mm的基准线确定。吊杆一般采用M8穿线、两个M10膨胀螺栓和角铁与顶部固定。吊杆间距为0.8~1.0米,吊点与吊顶放样一致。安装膨胀螺栓,以要求完全浸没并同时安装动臂。



二、龙骨安装和金属板装饰的关键是节点和龙骨的安装。龙骨安装牢固后,方可继续安装吊顶。



1屋面龙骨安装(以龙骨C型钢为例),主要指吊顶吊梁安装。首先,沿直径为3.5C型钢的内、外边缘沿C型钢钻两排孔,将C型钢与吊杆用螺母连接,用激光水准仪或一定的精度水平调整龙骨各吊点下的高度,通过调整螺母调整高度。调整高度时,必须保持型材垂直向下,然后根据龙骨最高点和最低侧测量C型钢的高度。误差应在1mm以内。

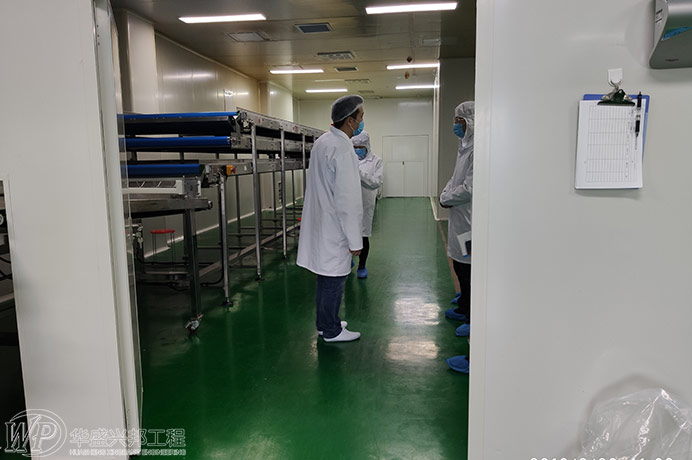

 食品工厂设计

2墙板龙骨安装。墙板龙骨安装主要是指上下线槽的安装,根据图纸要求,按不同的结构形式组合而成。例如,采用带弧形整体滚道时,下滚道一般用射钉沿确定的墙板线固定在地面上,上滚道用自攻螺钉与屋面连接。注意门窗洞口的准确预留。



三、安装顶板。顶部板的开启和关闭应在安装顶板之前完成。龙骨已安装、平整、固定,安装环境清洁。其他专业管道的安装基本完成。



1铺设顶板,根据测得的天花线在建筑物内拉通线,作为安装天花板的控制线。安装第一板时,必须采取加强措施,不得晃动,顶板和C型钢用自攻螺钉固定。相邻顶板应采用铝合金条连接,条长不应小于缝长的2/3



2、屋顶安装过程中不得使用硬工具直接接触彩色钢板表面,以免划伤;移动金属彩钢板轻、不平提彩板;彩钢板浇筑场所应保持清洁和必要的防护措施;屋面开孔应立即密封,避免划伤或充填损坏;严格控制粉尘生产操作,控制人员进出。



三、墙板安装应在墙板龙骨按图纸要求调整到位并安装螺栓后进行。一般先安装墙角墙板。如果墙体有阴阳角,应先安装阴阳角。墙板定位要夹紧。检查并确定墙板两侧是否竖直。墙板的垂直度达到要求后,方可用自攻螺钉将其固定在上龙骨和下龙骨上。墙板安装时,应注意调整接缝的一致性和墙板的清洁,不得划伤。



四、门窗及墙板安装时,应按二次设计图预留门窗框,并预留结构所需的接缝形式。有时,这个洞是在金属墙板制造商那里预留的。在安装和调整墙板后,可安装预制门框、窗框或带玻璃的窗户。安装时,检查门框尺寸和垂直度是否符合要求,窗框是否居中,检查接头与壁板的适应性。



五、高效滤池箱及灯具安装,在吊顶板、墙板安装调整后,可安装高效滤池箱、灯具底架及回风口。一般情况下,在采用嵌入式清洁灯时,灯的底架从下侧面加载,灯架固定在保护开口的一侧或顶板的上部,并进行密封;滤芯应根据过滤器的不同密封形式采用不同的安装方法,但应确保接头的所有密封性能。
