食品工厂设计装修中暖通空调设计之回风口

文章来源 作者: 时间:2019-12-09 16:53

食品工厂设计装修中,暖通空调区内的回风口附近可以看作是一个汇流场,风速沿径向变化很快,一般认为以风口中心为圆心,半径为2m以外的风速已接近工作区风速。当回风口远离送风口时,对气流组织的影响很小,在一般空调系统中,只要方位合理,回风口集中布置也能满足气流组织要求,而不必均匀分散布置。在空调精度要求较高时,应采用多回风口均匀布置。

一、暖通空调设计之回风口的选择和布置

①回风口不应设在送风口的射流区内,宜离开射流末端2m以外。

②回风口应尽量避开人员长时间停留的地点以保证人员停留处的空气质量和流速符合要求。

③对于上送风和地面送风的系统,室温允许波动范围在正负0.2℃以内的空调场所,宜采用双侧多风口均匀回风;允许波动范围在0.5~1℃的空调场所,回风口可集中布置;允许波动范围超过1℃且室内参数相同或相近的多房间空调系统,可采用走廊回风。

④采用孔板顶棚送风时,回风口宜设在下部;采用散流器上送时可采用顶棚回风或下部回风;采用顶棚回风时,宜优先采用与照明灯具组合成一整体的回风口。

⑤采用侧送风时,回风口应设在送风口的同侧。采用上侧送下侧回时,回风口宜与送风口对应布置。

⑥回风口的风量应能调节,可采用带有对开式多叶阀的回风口,也可在回风管道上设调节阀。

二、暖通空调设计之回风口的吸风速度

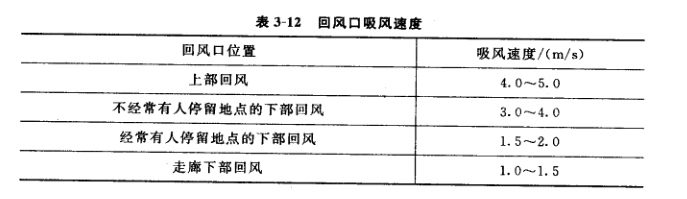

回风口的吸风速度主要考虑舒适感、防尘、噪声影响等因素,可按下表确定

食品工厂设计装修中暖通空调设计之回风口

三、暖通空调设计之常用回风口的形式

常用回风口的形式有单层百叶风口、固定百叶格栅风口、网板风口、孔板风口等,采用散流器送风顶棚回风时,为了外观协调还可采用外形仿散流器的顶棚回风口。也有与过滤器组装在一起的条缝活芯回风口。
