药厂设计之工厂划分和总图布置原则

文章来源 成都药厂设计装修 作者:成都制药工厂设计 时间:2020-01-16 16:39

对于药厂设计来说,合理的区域划分和总图布置是药厂成功建设的第一步,下面笔者就谈下药厂设计之工厂划分和总图布置原则。



一、药厂设计之厂区区域划分和车间组成

一般药厂厂区区域划分是以主体车间为中心,分别对生产、公用系统、生产辅助、管理及生活设施划区布局。

(1)药厂生产厂房。根据生产性质将生产车间进行适当的组合,也可以将相互联系较为紧密或生产类似的车间通过连廊形成有机整体。当不适合或不希望组合或形成整体时,可以从中确定一二个主体车间(厂房)作为厂区布置的中心

(2)药厂公用系统。如锅炉、供水、供电、冷冻空气压缩、循环水、污水处理等车间或设施。

(3)药厂辅助车间。如机修、电工、仪表、动物房、质检中心等车间。

(4)药厂储运系统。包括原材料仓库、成品仓库、道路、车辆车库以及储罐区等

(5)药厂办公区。包括生产、技术、质量、安全与卫生、劳动、财务、供应、销售等管理部门及相关设施。

(6)药厂生活设施。倒班宿舍、食堂、餐厅、培训中心等。

有了厂区区域划分,各区域的车间组成可按上述组成部分的性质进行具体布局。

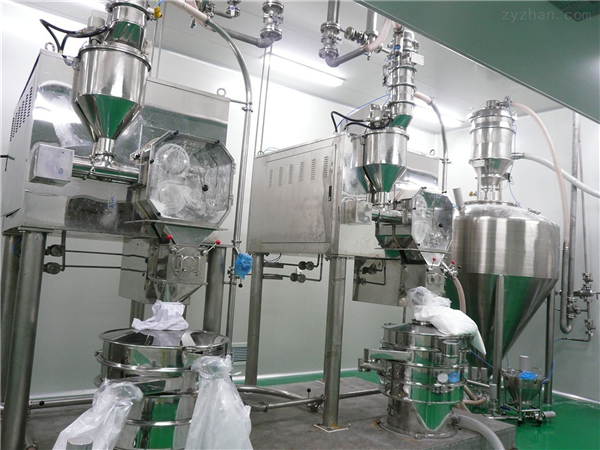

 药厂设计

二、药厂设计之总图布置的原则及内容

(1)生物制药工厂总图布置的原则

①合理分区。根据生物制药工厂组成和生产性质将厂区划分为生产区、辅助生产区、政管理区和生活区,四个区域彼此联系,又互不影响。有时还可以考虑联合布置,以节约土地、方便生产和管理。通常要求有以下三个方面:a.人流、物流分开设置,尽量减少或避免人流、物流之间的交叉和迁回;b.生产性质相似的车间应尽可能集中布置,工艺流程相联系的车间要靠近布置;c.原料药车间应布置在制剂车间的下风向,产尘和产生有害气体的车间应布置在主导风向的下风向。

②安全原则。厂区布置要充分考虑安全要素,严格遵守消防安全规范,特别是防止火灾和爆炸的发生。产生或使用明火的车间应布置在主导风向的上风侧,而将可能散发可燃气体的储罐或设备布置在下风侧。

③发展要求。总图布置要考虑生物制药工厂的近期和远期规划,留有发展余地,设计师既要考虑生物制药工厂的发展远景,又要注意扩建的可能性以及扩大生产规模的空间。



(2)生物制药工厂总图布置内容

①药厂厂区的平面布置。

②药厂内、外运输系统的合理组织,包括运输方式和运输系统的布置、人流和物流的组织。

③药厂厂区的立面布置,涉及场地平整、厂区防洪与排水等。

④药厂厂区绿化、美化,厂容与环境卫生要与《药品生产质量管理规范》的要求相一致,绿化应该以草坪、灌木为主,不宜种植有花粉落叶的植物。
