医药厂房管道设计

文章来源 成都药厂设计装修 作者:成都制药工厂设计 时间:2020-01-19 16:56

管道设计是医药厂房设计的重要环节,下面笔者就谈下医药厂房管道设计。

一、医药厂房管道设计的依据

医药厂房管道设计的依据有:①医药厂房管道及仪表流程图;②医药厂房工艺设备布置图(平面图,剖面图);③设备安装图;④设备总装图。



二、医药厂房管道设计的内容

医药厂房管道设计的内容包括:①管道材料的选择;②管径的计算和选择;③管壁厚度的选择;④阀门的选择;⑤车间水、蒸汽、压缩空气、真空工艺物料等主管道布置图(平面图、剖面图);⑥工艺设备管道布置图(平面图、剖面图);⑦管架和特殊管架(非标管架)施工制造图及安装图;⑧管段材料表和车间综合材料汇总表;⑨管道施工说明。

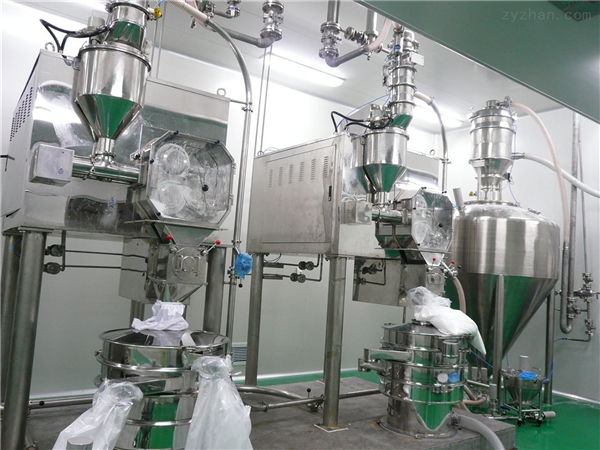

 医药厂房设计

三、医药厂房管道、阀门、法兰及垫片的选用


1、管道

生物制药工厂常用的管道有:无缝钢管、不锈钢管、焊接钢管、软管。

(1)无缝钢管。无缝钢管质地均匀、强度高。

(2)不锈钢管。常见的不锈钢管有普通不锈钢管、304不锈钢管、316L不锈钢管。

(3)焊接钢管。焊接钢管也称水煤气管,有镀锌和不镀锌之分,不镀锌的称为黑铁管,镀锌的称为镀锌焊接钢管或白铁管。

(4)软管。软管通常用做设备清洗和连接的临时管道,常用的有金属不锈钢软管和聚丙烯软管。



2、阀门

阀门在管路中起调节流量、切断或切换管路以及对管路起安全、控制作用。根据其在管路中的作用不同,有截止阀、节流阀、止回阀、安全阀、减压阀等;根据阀的结构形式不同,有闸阀、球阀、蝶阀、隔膜阀、衬里阀等;根据阀门的材料不同可分为不锈钢阀、铸钢阀、塑料阀等。



四、医药厂房管路的连接

管路的连接包括管道与管道的连接、管道与管件(包括短管、弯头、三通、四通、异径管、丝堵、盲板、视镜、阻火器,过滤器等)的连接、阀门与设备接管口的连接。常见的连接方式有:法兰连接、螺丝(丝扣)连接、焊接、卡箍及填料式连接等。

生物制药工厂洁净生产厂房可根据业主要求、建设规模、投资等情况确定洁净生产区上水、下水、空气管道等是否采用不锈钢管道和不锈钢阀门。当普通钢管和不锈钢管需要连接时,应在连接处采用法兰连接。
