下面笔者谈下药厂设计之管道常用组成件选择。
一、药厂管道常用组成件选择的一般要求
(1)原则。根据药厂设计条件,按输送流体的设计温度、设计压力及流体性质,并满足试压、吹扫、试车等开车时的工作条件,经济、安全地加以平衡,综合选用廉价材料,力求节省投资,特别是使用昂贵材料时要进行技术经济比较。
(2)管子和组成件及其材质。应按国家最新颁发的国家标准和行业标准选用;对引进工程和涉外工程应采用ANSI、ASME、API、 ASTM、MSS等标准或根据合同规定采用有关标准。

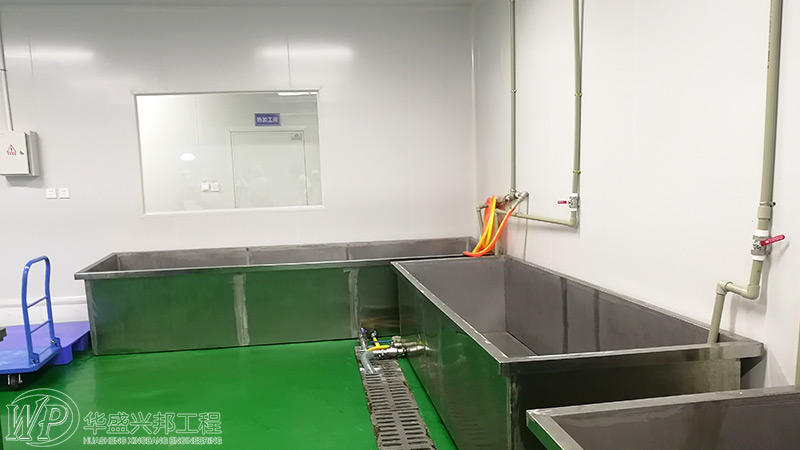

二、管子
(1)管子通径和壁厚的确定
①管子的公称通径是指管子的名义直径。公制系列尺寸以毫米(mm)为单位表示;英制系列尺寸以英寸(in)为单位表示。
②壁厚有两种表示方法:用毫米(mm)表示壁厚,即管外径壁厚;或用管表号(Sch)表示壁厚。
③管子壁厚的确定,应根据操作工况条件选择标准的管道壁厚(特殊材质管子壁厚除外)
(2)管子选用。我国已编制了《化工配管用无缝及焊接钢管尺寸选用系列》,在工程设计中优先选用Ia系列的管子外径和各种管表号的管子。
(3)管件。管件选择主要是根据用途、使用场合等来确定管件的种类,并按照所在管道的设计压力、设计温度来确定其温度压力等级以公称压力或管表号或壁厚表示该管件的等级。
三、法兰
①公制管道法兰优先选用《钢制管法兰、垫片、紧固件》欧洲体系;英制管道法兰优先选用《钢制管法兰、垫片、紧固件》美洲体系。
②在选择法兰时必须注意法兰的温度—压力等级。
③在剧烈循环条件下,应选用对焊法兰。
④剧毒和有毒流体,不应选用平焊(平板式)法兰,其法兰的公称压力的选用宜留有≥25%的余量,公称压力不应低于2.0MPa;采用软垫片时,应选用凹凸面或槽面的法兰
四、螺栓、螺柱、螺母、垫圈
选用的紧固件应能充分使垫片密合,并使在所设计条件下都能保持接头的密封性。
五、垫片
垫片选用按《钢制管法兰、垫片、紧固件》中的有关规定执行。
