药厂厂房设计之泵的选用

文章来源 药厂设计公司 作者:制药厂房设计公司 时间:2020-02-06 16:23

泵的选用对于药厂厂房设计来说非常重要,下面笔者就谈下在药厂设计中泵的选用。


一、确定泵型根据工艺条件与泵的特性

从被输送物料的基本性质出发,如物料的温度、黏性、挥发性、毒性、化学腐蚀性、溶解性和物料是否均一等因素来确定泵的基本形式。此外,还应考虑到生产的工艺过程的动力、环境等条件,如生产力操作连续或间断运转、扬程和流量的波动范围、动力来源、厂房层次高低等因素。流量大而扬程不高时可选用单级离心泵;流量不大而扬程高的宜选往复泵或多级离心泵;输送有腐蚀性介质,选耐腐蚀泵;输送昂贵液体、剧毒或具有放射性能的液体选用完全不泄漏、无轴封的屏蔽泵;当要求精确进料时应选用计量泵或柱塞泵等。


二、确定选泵的流量和扬程

a.流量的确定和计算:选泵时以最大体积流量为基础。如果数据是正常流量,则应根据工艺情况可能出现的波动、开车和停车的需要等,在正常流量的基础上乘以1.1~1.2的安全系数。

b.扬程的确定和计算:先计算出所需要的扬程,即用来克服两端容器的位能差、两端容器上静压力差、两端全系统的管道和管件及装置的阻力损失以及两端(进口和出口)的速度差引起的动能差。扬程值用柏努利方程计算,用米液柱表示。计算出的扬程不能作为选泵的依据,一般要放大5%~10%。


三、确定泵的安装高度。为确保泵在操作条件下能正常运转,应确定泵的安装高度。其具体计算方法参见相关书籍。

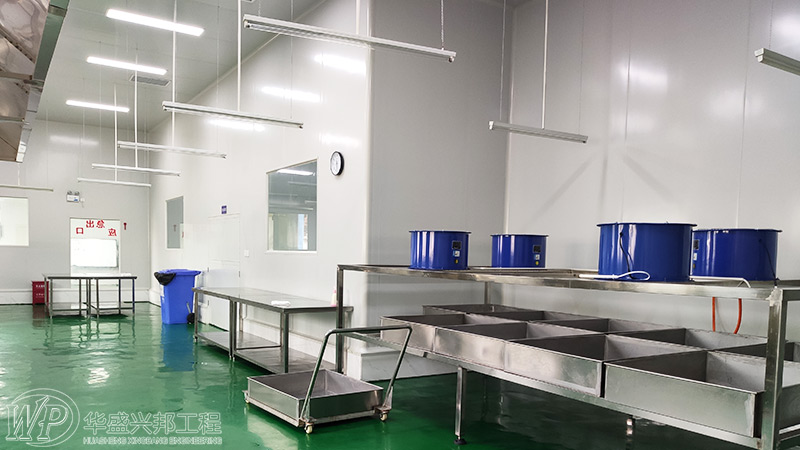

药厂厂房设计

四、确定泵的台数和备用率。按泵的操作台数,一般只设一台泵,在特殊情况下,也可采用两台泵同时操作。输送泥浆或含有固体颗粒及其他杂质的泵和一些重要操作岗位应设有备用泵。


五、校核泵的轴功率。泵的样本上给定的功率和效率都是用水试验出来的,输送介质不是清水时,应考虑密度、黏度等对泵的流量、扬程性能的影响。


六、选用驱动机。对中小型泵可选用电机,根据输送介质的特性选择防爆或不防爆电机。


七、填写选泵规格表。填写选泵规格表作为泵的订货依据和选泵过程中各项数据的汇总。
