无尘净化车间的分类

文章来源 净化车间装修 作者:四川华盛兴邦净化工程有限公司 时间:2020-03-09 17:07

无尘净化车间是食品工业,电子工业,精密仪器必须的生产场所,下面华盛兴邦就谈下无尘净化车间的分类。

1.按无尘净化车间用途分

(1)工业无尘净化车间。工业无尘净化车间是以控制室内空气中悬浮粒子为主要目的的无尘净化车间,如微电子、集成电路、精密仪器等工业生产用的无尘净化车间。

(2)生物无尘净化车间。生物无尘净化车间是以控制室内空气中悬浮微生物粒子为主要目的的无尘净化车间,如医院洁净手术部、生物医药制品等工业生产用的无尘净化车间。

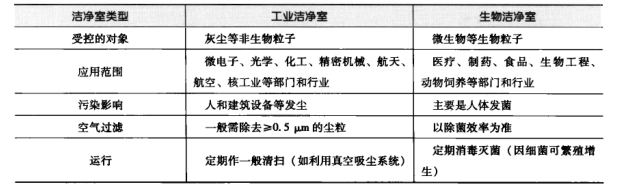

它们的区别如下图所示。

无尘净化车间

2.按气流组织形式分

(1)单向流无尘净化车间。单向流无尘净化车间内气流流线平行、流向单一,并且有均匀的断面风速。送出的空气流像活塞一样将污染空气压出室内,使无尘净化车间保持很高的洁净度,且抗污,染能力强。

单向流无尘净化车间分为垂直单向流和水平单向流两种。垂直单向流可以提供最好的空气洁净度及控制污染能力,污染物在自上而下的洁净气流作用下迅速从地板排走,不易向周边区域扩散,但造价和运行能耗都比较高,所以一般仅用于高洁净度要求的无尘净化车间。水平单向流无尘净化车间可以减少或取消上下技术夹层,所以造价可以降低,但上游的污染物会随气流向下游扩散。事实上水平单向流形式现在应用并不多。

(2)非单向流无尘净化车间(又称乱流无尘净化车间)。非单向流无尘净化车间内的气流与普通空调送风方式类似,采用装有一定级别过滤器的送风口向室内送风(通常为上送),回风口通常设在无尘净化车间下部侧面,通过送出的洁净空气来稀释室内的污染物,以保持室内必需的洁净度。

(3)混合流无尘净化车间。混合流无尘净化车间是单向流与非单向流结合使用的无尘净化车间,在局部洁净度要求高的区域采用单向流,其他区域采用非单向流,以确保工艺要求并降低造价和运行费用。

(4)矢流(对角流)无尘净化车间。这是一种比较特殊的气流组织形式,洁净气流从无尘净化车间的上角送出,从无尘净化车间对面的下角排出,它既不符合单向流对气流流线基本平行的要求,又不同于非单向流室内气流混合稀释的原理,但实际工程中应用不多。

3.按无尘净化车间建造方式分

(1)土建式无尘净化车间。与一般建筑一样,无尘净化车间的土建和装修构筑均在现场进行,要求工程图样详尽,但满足无尘净化车间要求的材料构造节点往往不易实现。施工过程工种配合要求高,工程周期长,效益欠佳。

(2)装配式无尘净化车间。在土建结构完成的基础上,由专业承包商按工艺生产具有一定模数的隔断构件(如双层钢板,中间为保温材料的壁板和专用门窗等),进行现场装配。由于专业厂家能够批量生产,具备用材、构造节点、工种配合方面的成熟经验,因此比土建式的施工周期大大缩短,工程投产快,又具有日后变动的灵活性,故效益较高。现代无尘净化车间实际上是上述两种建造方式的结合。

4.按空气洁净设备的布置方式分

(1)全室型无尘净化车间。这种无尘净化车间一般利用集中式净化空调系统,向全室送风,使整个房间获得相同的洁净等级,类似于一般空调工程中的集中式空调系统。

(2)局部型无尘净化车间。这种无尘净化车间利用局部净化装置,在无尘净化车间局部、工艺有专门需要的地方提供洁净空气,使局部区域获得要求的洁净度。

(3)结合型无尘净化车间。这种无尘净化车间为降低造价和运行费用,用集中式净化空调系统使无尘净化车间整体保证一定的洁净度,而在关键工艺区域采用局部洁净设施。现代无尘净化车间大多采用这种形式,以经济灵活地满足各种使用要求。
